压敏电阻工作

在一般电路工作条件下，压敏电阻表现出高电阻。每当瞬态电压开始增加时，压敏电阻的电阻开始减少。因此，当它开始导电并且瞬态电压被钳位到安全水平时。

尽管有各种不同的类型，但金属氧化物压敏电阻在实际压敏电阻应用中最常用。在大多数实际应用中，压敏电阻的功能是保护电路免受过度瞬态电压的影响。这些瞬态电压通常是由静电放电和雷击浪涌引起的。

压敏电阻的电压与电阻曲线

看一眼压敏电阻的静态电阻曲线，就可以很容易地理解压敏电阻的工作原理，该曲线绘制在 VDR（压敏电阻或压敏电阻）的电阻和施加的电压之间。上图表示在正常工作电压（例如低电压）期间电阻非常高，如果施加的电压超过压敏电阻的额定值，则其电阻开始下降。

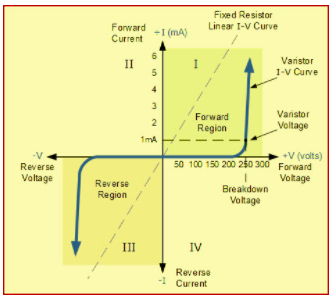

压敏电阻的VI特性

上图所示的压敏电阻VI 特性表示施加电压的微小变化会导致电流的显着变化。如 VI 特性所示，它充当两个背对背连接的齐纳二极管，并在第一象限和第三象限（两个方向）上工作。

流过压敏电阻的电流的电压电平为 1mA，在这个电平上，压敏电阻开始从绝缘状态变为导电状态。这是因为，每当外加电压大于或等于额定电压时，压敏电阻的半导体材料的雪崩效应使它们的电阻降低而变成导体。

因此，即使小漏电流迅速上升，电压也将略高于额定值。因此，压敏电阻功能将根据施加的电压调节瞬态电压本身。
