压敏电阻应用

压敏电阻电路的压敏电阻应用

上图显示了压敏电阻在各种电力系统保护系统中的应用。下面用压敏电阻电路解释每个压敏电阻应用。

用于单相线对线保护的压敏电阻电路

上图1所示的压敏电阻电路代表单相线对线保护系统。在该系统中，压敏电阻跨接在要保护的电路上。如果在电路的线对线端子上发生任何电压瞬变，则电压相关电阻器将降低其电阻，从而保护电路。

用于单相线对线和线对地保护的压敏电阻电路

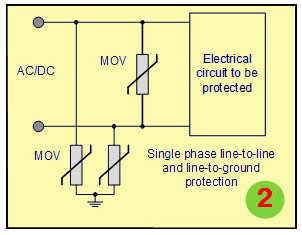

上图2所示的压敏电阻电路代表了单相线对线和线对地保护系统。在该系统中，压敏电阻跨接在电路上并连接到要保护的电源端子。与上述电路类似，在此电路中，电压相关电阻器连接在线对线和线对地端子。

半导体开关保护压敏电路

上图3所示的压敏电阻电路代表的是半导体开关保护系统。在该系统中，压敏电阻跨接在要保护的半导体开关器件（例如晶体管或晶闸管）上。在该电路中，电压相关电阻器连接在半导体开关器件之间，以保护它们免受过度瞬态电压的影响。

接触电弧保护压敏电阻电路

上图4所示的压敏电阻电路代表接触电弧保护系统。在该系统中，压敏电阻跨接在与电机相连的继电器触点上。继电器受压敏电阻器保护，免受过电压瞬变的影响。
