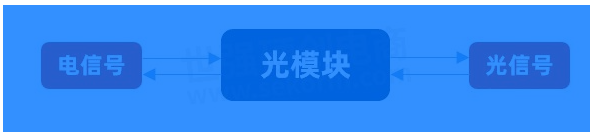

随着5G通信的高速发展，工作和生活中对于通信速率的要求越来越高，国家同时也在实行“光进铜退”。而光模块，就是光纤通信系统（5G通信）的核心器件之一。光模块工作在物理层，也就是OSI模型中的最底层，作用是实现光电转换：即把光信号变成电信号，把电信号变成光信号。
光模块通常由光发射器件（TOSA，含激光器）、光接收器件（ROSA，含光探测器）、功能电路和光（电）接口等部分组成，其中基础器件包括电阻，电阻是否长期稳定代表着光模块是否长期稳定，因此需要高品质且稳定性强的电阻。
笔者有客户开发新一代的40G光模块产品，对于环境要求特别苛刻，要求耐高温、湿热，抗腐蚀，同时寿命长期稳定，且必须是0201和0402封装。为此我们给客户推荐了光模块专用的抗硫化电阻——光颉科技的AS系列，AS01对应0201封装，02对应0402封装，对口满足客户的需要。目前客户已经在小批量验证阶段，已经做过高低温和盐雾试验，均没有发现问题，老化寿命测试也正在进行中，目前反馈结果比较理想，符合预期，已经在大规模备货，为批量做准备。
AS系列抗硫化电阻能够在光模块上应用主要有以下几点优势：
1、已在光模块市场有大规模出货，经受过市场验证且价格优势明显。
2、采用独有的抗硫化技术，提高了浆料中的钯含量，由此提高了电阻抗硫化能力。
3、在材料防硫化的基础上，再从保护层做二次防硫化措施，保护层采用碳系导电树脂胶，覆盖在面电极上，并延伸到二次保护层上，可长期稳定可靠工作。
| Item Type | Power Rating at 70°C Jumper Rated Current | Operating Temp. Range | Max. Operating Voltage | Max. Overload Voltage | Resistance Range | TCR (PPM/°C) | ||
|---|---|---|---|---|---|---|---|---|
| ±0.5% | ±1% | ±5% | ||||||
| AS01 (0201) | 1/20W | -55 ~ +125°C | 25V | 50V | - | 1Ω - 10MΩ | ±200 | |
| Jumper: 1A | - | 0Ω (<50mΩ) | - | |||||
| AS02 (0402) | 1/16W | -55 ~ +155°C | 50V | 100V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | ||
| Jumper: 1A | 0Ω (<50mΩ) | - | ||||||
| AS03 (0603) | 1/10W | 50V | 100V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | |||
| Jumper: 1A | 0Ω (<50mΩ) | - | ||||||
| AS05 (0805) | 1/8W | 150V | 300V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | |||
| Jumper: 2A | 0Ω (<50mΩ) | - | ||||||
| AS06 (1206) | 1/4W | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | |||
| Jumper: 2A | 0Ω (<50mΩ) | - | ||||||
| AS10 (1210) | 1/3W | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | |||
| Jumper: 2.5A | 0Ω (<50mΩ) | - | ||||||
| AS0A (2010) | 3/4W | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | |||
| Jumper: 3.5A | 0Ω (<50mΩ) | - | ||||||
| AS12 (2512) | 1W | 250V | 500V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | |||
| Jumper: 4A | 0Ω (<50mΩ) | - | ||||||
